GEFA Plattenschieber
Das 1964 gegründete Unternehmen GEFA Processtechnik GmbH Dortmund ist ein Spezialfertigungsbetrieb in den Bereichen Industriearmaturen, Filtrationstechnik sowie Mess- und Regeltechnik.
GEFA-Armaturen lassen sich für die unterschiedlichsten Anwendungen einsetzen. Es gibt Armaturen für Reinraum und Pharmaindustrie, Lebensmittelindustrie, Brauereien uvm. Ab der Nennweite DN 8 bis DN 1200 und beginnend beim absoluten Vakuum bis zu 140 bar. Überall dort, wo flüssige, gasförmige, pastöse, trockene Medien transportiert, abgesperrt, gesteuert und geregelt werden müssen, sind auch GEFA-Armaturen im Einsatz und sorgen täglich für eine sichere und zuverlässige Handhabung der Medienströme.

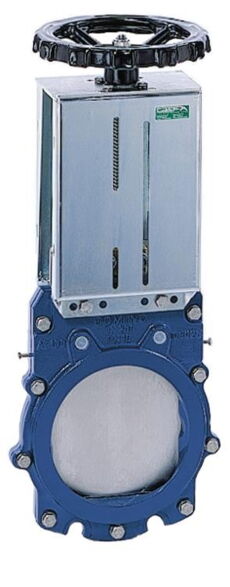

Typ AT 100 Produktbeschreibung
Zwischenflanschschieber zum Einklemmen zwischen Flansche nach DIN 2501, mit selbstreinigender Plattenführung und Spülecken, selbstnachstellende COMPACT-Querdichtung zur Atmosphäre, in beiden Durchflussrichtungen hermetisch dichtend, zweiteiliges Gehäuse, metallisch und flatterfrei geführte Schieberplatte, Schneidkante am unteren Gehäusebereich.
Nennweiten: DN 50 – DN 200 DN 50 - DN 150: PN 10/16 DN 200: PN 10
Zweiteiliges Gehäuse: Zwei asymetrische Gehäusehälften mit eingearbeiteter Schneidkante
Temperaturbereich: -30 °C bis +200 °C in Abhängigkeit vom Dichtungselement
Baulänge: EN 558 - 1 Reihe 20 DIN 3202 - K1
Max. Betriebsdruck: DN 50 – 150: 10 bar DN 200: 6 bar
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Einbauanleitung Dichtungen als PDF
[]
AT 150 Produktbeschreibung
Anflanschschieber zum Einklemmen zwischen Flansche nach DIN 2501, mit selbstreinigender Plattenführung und Spülecken, selbstnachstellende COMPACT-Querdichtung zur Atmosphäre, in beiden Durchflussrichtungen hermetisch dichtend, zweiteiliges Gehäuse, metallisch und flatterfrei geführte Schieberplatte, Schneidkante am unteren Gehäusebereich.
Nennweiten: DN 50 – DN 300 DN 50 – DN 150: PN 10/16 Ab DN 200: PN 10
Zweiteiliges Gehäuse: Zwei asymetrische Gehäusehälften mit eingearbeiteter Schneidkante
Temperaturbereich: -30 °C bis +200 °C in Abhängigkeit vom Dichtungselement
Baulänge: EN 558 - 1 Reihe 20 DIN 3202 - K1
Max. Betriebsdruck: Bis DN 150: 10 bar DN 200 – DN 300: 6 bar
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Einbauanleitung Dichtungen als PDF
[]

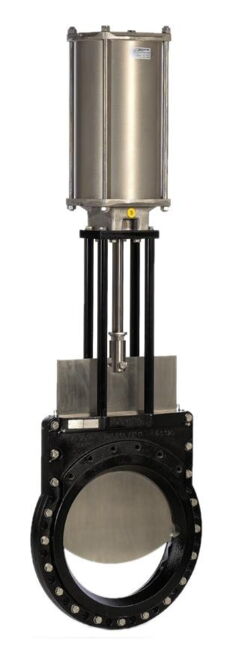

AT 200 F Produktbeschreibung
Feststoffschieber zum Einklemmen zwischen Flansche nach DIN 2501 und als Endarmatur einsetzbar, selbstnachstellende COMPACT-Querdichtung zur Atmosphäre, vorgelagerter Schaber zur Reinigung der Schieberplatte, in beiden Durchflussrichtungen produktdicht, zweiteiliges Gehäuse, metallisch und flatterfrei geführte Schieberplatte mit segmentförmigen Radius, angeschärfte Schneidkante am unteren Gehäusebereich. ATEX geprüft Ex II 1D
Nennweiten: DN 200 – DN 1000 DIN EN 1092-1, PN 10
Zweiteiliges Gehäuse: Zwei verschiedene Gehäusehälften Vordergehäuse eingeengt Hintergehäuse mit Plattenbett
Temperaturbereich: -30 °C bis +200 °C in Abhängigkeit vom Dichtungselement
Baulänge: EN 558 - 1 Reihe 20 DIN 3202 - K1
Druckstoßfestigkeit: DN 200 – DN 600: bis 18 bar Ab DN 700: bis 6 bar
Zünddurchschlagssicherheit: DN 200 – DN 500: bis 3,4 bar DN 600: bis 4,5 bar Ab DN 700: bis 6 bar
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF

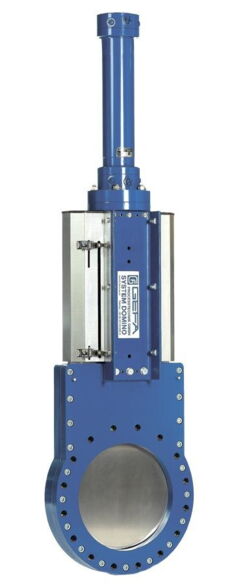

AT 400 Produktbeschreibung
Anflanschschieber mit vollrundem freien Durchgang, molchbar auch mit Kalibermolch, zum Einklemmen zwischen Flansche nach DIN 2501 und als Endarmatur einsetzbar, mit selbstnachstellende COMPACT-Querdichtung zur Atmosphäre, in beiden Durchflussrichtungen hermetisch dichtend, zweiteiliges Gehäuse, metallisch und flatterfrei geführte Schieberplatte, Schneidkante am unteren Gehäusebereich.
Nennweiten: DN 50 – DN 1200
Zweiteiliges Gehäuse: Zwei asymetrische Gehäusehälften mit eingearbeiteter Schneidkante
Temperaturbereich: -30 °C bis +200 °C in Abhängigkeit vom Dichtungselement
Baulänge: EN 558 - 1 Reihe 20 DIN 3202 - K1
Max. Betriebsdruck: PN 10: 10 bar PN 16: 16 bar
Im Moment leider kein Datenblatt verfügbar!

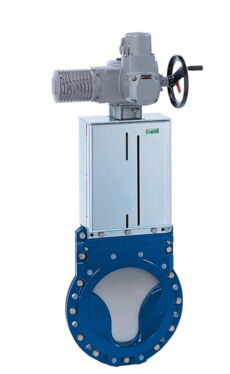

AT 200 R Produktbeschreibung
Regelschieber mit Spezialregelblende zur Erzielung einer linearen Regelcharakteristik, zum Einklemmen zwischen Flansche nach DIN 2501 und als Endarmatur einsetzbar, mit selbstnachstellende COMPACT-Querdichtung zur Atmosphäre, in beiden Durchflussrichtungen hermetisch dichtend, zweiteiliges Gehäuse, metallisch und flatterfrei geführte Schieberplatte mit segmentförmigen Radius, Schneidkante am unteren Gehäusebereich. Nennweiten: DN 50 – DN 1200 DN 50 - DN 150: PN 10/16 ab DN 200: PN 10
Zweiteiliges Gehäuse: Zwei asymetrische Gehäusehälften mit eingearbeiteter Schneidkante
Temperaturbereich: -30 °C bis +200 °C in Abhängigkeit vom Dichtungselement
Baulänge: EN 558 - 1 Reihe 20 DIN 3202 - K1
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Einbauanleitung Dichtungen als PDF

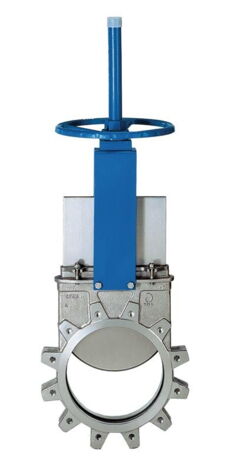

CA Produktbeschreibung
Zwischenflanscharmatur für Flansche PN 10, einteiliges Gehäuse mit erhabener Dichtfläche, einseitig dichtend.
Nennweiten: DN 50 – DN 1800
Temperaturbereich: bis +540 °C in Abhängigkeit vom Dichtungselement
Max Betriebsdruck: DN 50 – 125: 10 bar DN 250 – 300: 6 bar DN 350 – 400: 5 bar DN 450 – 600: 3 bar DN 700 – 1200: 2 bar
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF

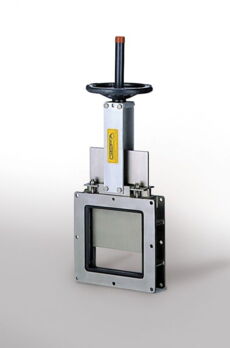

CC Produktbeschreibung
Anwendungen Zum Einklemmen zwischen Flansche nach Kundenvorgabe oder Herstellerstandard, als Endarmatur unter Silos oder Förderschnecken einsetzbar. Einteiliger Rahmen, einseitig dichtend
Nennweiten: DN 50 – DN 1200
Einbaumaße: Abmessungen nach Erfordernissen, Standardabmessungen siehe Datenblatt Einteiliger geschweißter Rahmen, einseitig dichtend
Temperaturbereich: -30 °C bis +500 °C in Abhängigkeit vom Dichtungselement
max Betriebsdruck: 0,6 bar
Maßzeichnung als PDF
Betriebsanleitung als PDF

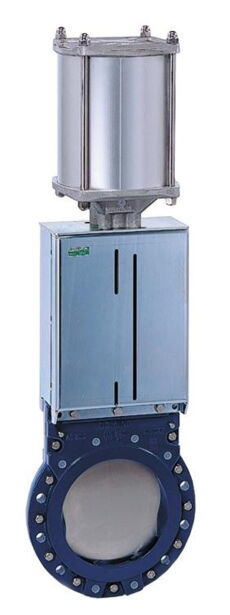

AT 200 Produktbeschreibung
Anflanschschieber zum Einklemmen zwischen Flansche nach DIN 2501 und als Endarmatur einsetzbar, mit selbstreinigender Plattenführung und Spülecken, selbstnachstellende COMPACT-Querdichtung zur Atmosphäre, in beiden Durchflussrichtungen hermetisch dichtend, zweiteiliges Gehäuse, metallisch und flatterfrei geführte Schieberplatte mit segmentförmigen Radius, Schneidkante am unteren Gehäusebereich.
Nennweiten: DN 50 – DN 1200
DN 50 - DN 150: PN 10/16 ab DN 200: PN 10
Zweiteiliges Gehäuse: Zwei asymetrische Gehäusehälften mit eingearbeiteter Schneidkante
Temperaturbereich: -30 °C bis +200 °C in Abhängigkeit vom Dichtungselement
Baulänge: EN 558 - 1 Reihe 20 DIN 3202 - K1
Max. Betriebsdrücke: DN 50 – DN 300: 10 bar DN 350 – DN 400: 6 bar DN 450 – DN 800: 4 bar DN 900: 3 bar DN 1000: 2,5 bar DN 1200: 2 bar
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Maßzeichnung als PDF
Einbauanleitung Dichtungen als PDF

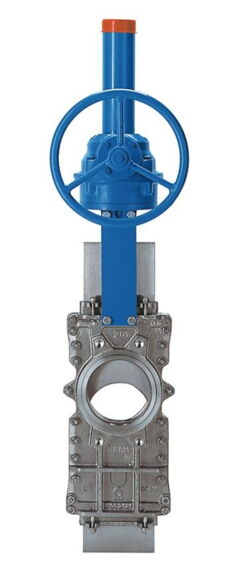

CL Produktbeschreibung
Zwischenflanscharmatur für Flansche PN 10, zweiteiliges Gehäuse mit durchsteigendem Schieberblatt, beidseitig dichtend. Nennweiten: DN 50 – DN 1200 DN 50 - DN 1200: PN 10, ANSI 150
Zweiteiliges Gehäuse: beidseitig dichtend
Temperaturbereich: -30 °C bis +500 °C in Abhängigkeit vom Dichtungselement
Max Betriebsdruck: DN 50 – 125: 10 bar DN 250 – 300: 6 bar DN 350 – 400: 5 bar DN 450 – 600: 3 bar DN 700 – 1200: 2 bar

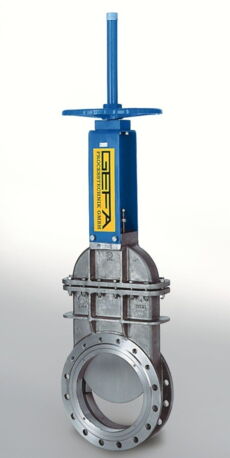

CD Produktbeschreibung
Anwendung Plattenschieber - Hochdruckschieber Typ CD Zum Einklemmen zwischen Flansche nach DIN oder ANSI, druckgekapseltes Gehäuse mit erhabener Dichtung für sicheren Sitz und Schieberblattführung und freiem Öffnungsquerschnitt. Zwischenflanschbauweise in Kurzbaulänge.
Nennweiten: DN 50 – DN 1200
DN 50 – DN 600 PN 6 – PN 100
DN 700 – DN 800 PN 6 – PN 40
DN 900 – DN 1000 PN 6 – PN 16
Temperaturbereich: -30 °C bis +500 °C in Abhängigkeit vom Dichtungselement
max. Betriebsdruck: entsprechend PN

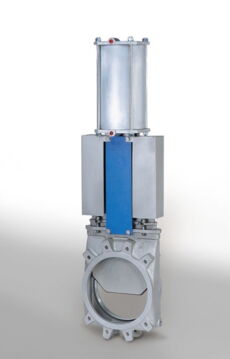

CXC Produktbeschreibung
Anwendung Feststoffschieber CXC Feststoffschieber zum Einklemmen zwischen Flansche DIN oder ANSI, als Endarmatur unter Silos und in Fallleitungen einsetzbar, einteiliges Gehäuse mit trichterförmigen Auslauf zur Vermeidung von Produktablagerungen im Gehäuse, incl. 2 Spülanschlüssen.
Nennweiten: DN 50 – DN 1200 PN 10, ANSI 150
Einteiliges Gehäuse: einseitig dichtend
Temperaturbereich: bis +540 °C in Abhängigkeit vom Dichtungselement
Max. Betriebsdruck: DN 50 – DN 125: 3 bar DN 150 – : 2,5 bar DN 200 – : 2 bar DN 250 – DN 300: 1,5 bar DN 350 – DN 400: 1,3 bar DN 450 – DN 600: 1 bar DN 700 – DN 1200: 0,75 bar
