BOPP & REUTHER Supape de siguranță

Bopp & Reuther proiectează, fabrică și distribuie supape de siguranță , de control și de închidere. Tehnologia B&R conferă protecție oamenilor și investitiilor asigurând în același timp conservarea resurselor naturale și a materiilor prime. Supapele de siguranță B&R se regasesc oriunde sistemele de presiune pentru abur, gaze și lichide necesită o protecție deosebită. Clienții din fiecare domeniu al industriei de process beneficiază de experiența noastră de mai mult de 135 de ani.

Supapă de siguranță Compact Type SiC 11/13/14

Dimensiuni: DN 15, DN 20 și DN 25
  ½“, ¾“ și 1“
Domeniu de presiune: PN 40 până la PN 400
  ASME #150 până la #1500
Presiuni de setare: 0,3 până la 200 bar g
Domeniu de temperaturi: -270°C până la +427°C
Conexiuni: Flanșe DIN sau ASME,
  filet metric sau NPT
Materiale: 1.0619 / WCB
  1.4408 / CF8M
Certificări: ASME VIII (UV), ASME III (NV), DGRL 97/23/EG (CE), VdTÜV

Supapă de siguranță de înaltă presiune - Compact Type Si 0614

Dimensiuni: DN 15, DN 25
Domeniu de presiune: PN 40 până la PN 400
ASME #150 până la #2500
Presiuni de setare: 0,3 până la 400 bar g
Domeniu de temperaturi: -270°C până la +400°C
Conexiuni: Flanșe DIN, Swagelok,
filet metric sau NPT
Materiale: 1.4571
Certificări: DGRL 97/23/EG (CE), VdTÜV

Supapă de siguranță de joasă presiune, pentru lichide Type Si 2501 (gray cast iron)

Dimensiuni: DN 15 până la DN 150
Domeniu de presiune: PN 16
Presiuni de setare: 0,5 până la 16 bar g
Domeniu de temperaturi: -10°C până la +300°C
Conexiuni: Flanșe DIN
Materiale: 0.6025/GG-25
Certificări: DGRL 97/23/EG (CE), VdTÜV

Supapă de siguranță de joasă presiune, pentru lichide Type Si 4322 (cast steel)

Dimensiuni: DN 20 până la DN 100
Domeniu de presiune: PN 10 până la PN 40
Presiuni de setare: 0,5 până la 40 bar g
Domeniu de temperaturi: -270°C până la +450°C
Conexiuni: Flanșe DIN
Materiale: 1.0619 / WCB
1.4408 / CF8M
Certificări: DGRL 97/23/EG (CE), VdTÜV

Supapă de siguranță de înaltă presiune, pentru lichide Type Si 2503 - 04

Dimensiuni: DN 20 până la DN 65
Domeniu de presiune: PN 160 până la PN 400
Presiuni de setare: 0,5 până la 400 bar g
Domeniu de temperaturi: -196°C până la +400°C
Conexiuni: Flanșe DIN
Materiale: 1.0619 / WCB
1.4308 / CF8
1.4408 / CF8M
Certificări: DGRL 97/23/EG (CE), VdTÜV

Supapă de siguranță de joasă presiune, pentru abur Type Si 6301

Utilizare: pentru abur, gaz sau lichide / apă fierbinte;
Sistemte de încălzire, conf. TRD 421 si TRD 721
Dimensiuni: DN 20 până la DN 200
Domeniu de presiune: PN 16
Presiuni de setare: 0,5 până la 16 bar g
Domeniu de temperaturi: -10°C până la +300°C
Conexiuni: Flanșe DIN
Materiale: 0.6025/GG-25
Certificări: DGRL 97/23/EG (CE), VdTÜV

Supapă de siguranță de mare capacitate (debit) Type Si 4302

Dimensiuni: DN 20 până la DN 200
Domeniu de presiune: PN 10 până la PN 40
Presiuni de setare: 0,5 până la 40 bar g
Domeniu de temperaturi: -270°C până la +450°C
Conexiuni: Flanșe DIN
Materiale: 1.0619 / WCB
1.4408 / CF8M
Certificări: DGRL 97/23/EG (CE), VdTÜV

Supapă de siguranță de înaltă presiune Type Si 6303 - 05

Dimeniuni: DN 25 până la DN 400
Domeniu de presiune: PN 25 până la PN 400
Presiune de setare: 0,5 până la 250 bar g
Domeniu de temperaturi: -196°C până la +530°C
Conexiuni: Flanșe DIN, capete pentru sudură
Materiale: 1.0619, 1.4308, 1.4408, 1.7357
Certificari: DGRL 97/23/EG (CE), VdTÜV

Supape de siguranță Type Si 8301 - 07 conform API526

Dimensiuni: DN 1“ până la 8“
  SKB: D până la T
Domeniu de presiune: ASME #150 până la #2500
Presiuni de setare: 0,5 până la 414 bar g
Domeniu de temperaturi: -268°C până la +538°C
Conexiuni: Flanșe ASME
Materiale: 1.0619 / WCB
  1.7357 / WC6
  1.4408 / CF8M
Design: conf. API Standard 526
Certificări: ASME VIII (UV), ASME III (NV), DGRL 97/23/EG (CE), VdTÜV

Supape de siguranță de mare capacitate (debit) Type Si 8301 - 03 V, W conform API526

Dimensiuni: DN 10“ până la 12“
  SKB: V și W
Domeniu de presiune: ASME #150 până la #300
Presiuni de setare: până la 20,7 bar g / 300 psi
Domeniu de temperaturi: -268°C până la +538°C
Conexiuni: Flanșe ASME
Materiale: 1.0619 / WCB
  1.7357 / WC6
  1.4408 / CF8M
Design: conf. API Standard 526
Certificări: ASME VIII (UV), DGRL 97/23/EG (CE), VdTÜV

Supape de siguranță cu incărcare/comandă pneumatică suplimentară

* disponibile 5 dimensiuni ale pistonului (design .26)
  * se pot combina cu toate supapele
     type Si 63, Si 43, Si 83
Dimensiuni: DN 25 până la 400
Funcționare: Presiunea aerului crește forța de închidere
  până la atingerea presiunii de setare
  Funcția de "fail-safe" garantează funcționarea supapei și
  în cazul în care aerul de comandă este în avarie.
Avantaje: reducerea histerezisului (+3% / -4% posibil)
  performanțe stabile,
  etanșare până la atingerea presiunii setate,
  precizie ridicata
Certificări: DGRL 97/23/EG (CE), VdTÜV

Bloc comandă pneumatică Type PC 50

Design: * Design modular,
     dispozitivul auxiliar este pur pneumatic
  * Operarea necesită numai putere
     auxiliară (pneumatică)
  * Redundanță triplă
  * Presostatele pot fi verificate
     în funcționare
  * În timpul funcționarii nu se consumă aer
Presiuni de setare: 0,1 până la 250 bar g
Optiuni: Supapă cu extensie pentru testare
  Comandă magnetică locală
  Încălzire
  Carcasa EX
  Fară metale neferoase
  O unitate de control poate opera mai multe supape de siguranță

Supape de înaltă presiune pentru abur Type Si 6106

Dimensiuni: DN 80 până la DN 300
Domeniu de presiune: PN 40 până la PN 160
Presiuni de setare: până la 180 bar g
Domeniu de temperaturi: până la +550°C
Conexiuni: Flanșe DIN, capete pentru sudură
Materiale: 1.0619/GS
1.7357/CrMo
1.7379/CrMo9-10
Certificări: DGRL 97/23/EG (CE), VdTÜV

Supape de siguranță conform ASME Type Si 9101 - 05

Dimensiuni: DN 1 ½“ până la DN 10“
Domeniu de presiune: ASME #150 până la #1500
Presiuni de setare: 1 bar până la 150 bar g
Domeniu de temperaturi: -46°C până la +620°C
Conexiuni: Flanșe ASME
Materiale: WCB
WC9
C12A
Certificări: ASME I (V), VIII (UV), III (NV), DGRL 97/23/EG (CE)

Supape de înaltă presiune conform ASME Type Si 9106 / Si 9504 - 07

Dimensiuni: DN 1 ½“ to DN 20“
Domeniu de presiune: ASME #900 până la #2500
Presiuni de setare: 1 bar până la 330 bar g
Domeniu de temperaturi: -46°C până la +620°C
Conexiuni: Flanșe ASME
Materiale: WCB
WC9
C12A
Certificări: ASME I (V), VIII (UV), III (NV), DGRL 97/23/EG (CE)

Regulatoare de presiune pentru apă Type Re 3431 - 33

Utilizare: Sisteme de alimentare cu apă,
  potrivite pentru consum de apa variabil
  si diferență mare de putere,
  aprobat pentru apă potabilă si apă rece
Dimensiuni: DN 65 până la DN 400
Domeniu de presiune: PN 10 până la PN 40
Upstream Pressure: până la 40 bar g
Conexiuni: Flanșe DIN
Materiale: Body 1.4408/CrNiMo
  all medium wetted parts in stainless steel
Certificări: DGRL 97/23/EG (CE)

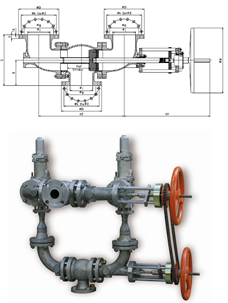

Vană de comutare/schimbare linie

Utilizare: În instalațiile unde este nevoie de verificarea și
  întreținerea supapepelor de siguranță
  în timpul funcționării.
Dimensiuni: DN 20 până la DN 300
Presiuni: până la 160 bar g
Design: * Etanșarea pe ax este standard
     sau cu burduf;
  * Blocare intrare: o vană de comutare
     pentru două supape de siguranță
  * Blocare intrare/ieșire: Două vane de
     comutare legate prin lant,
     una legată la intrarea supapelor,
     iar a doua la ieșirea din supapele de siguranță
